开普勒电磁阀的结构原理

主营产品有:电磁阀、电动阀门、气动阀门、手动阀门以及阀门零配件等,还可按需定制。

作为500强企业优秀供应商,服务4000多家企业,从未发生过售后扯皮问题,零差评,客户满意度超同行3倍。

电磁阀是一种常用的工业阀门,开普勒电磁阀在工业领域中有着非常广泛的应用。开普勒电磁阀做工精巧,操作简单,性能可靠,受到客户的一致欢迎。

从原理上分类,开普勒电磁阀分为三大类:

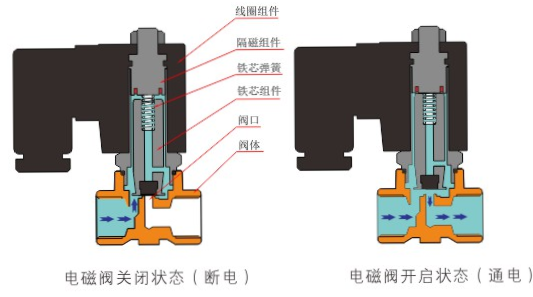

一、 直动式电磁阀


原理:开普勒直动式电磁阀分常闭型和常开型两种。常闭型电磁阀断电时为关闭状态,线圈通电时产生电磁力,动铁芯跟静铁芯吸合,电磁阀阀口打开,介质(流体)通过;当电磁阀线圈断电时电磁阀消失,在弹簧的作用力下,电磁阀动铁芯复位,阀口关闭,介质(流体)不同,电磁阀呈关闭状态。常开型与之相反。

特点:结构简单、动作可靠、启闭迅速,在零压差、单向真空管道和微真空都可以较好的应用。

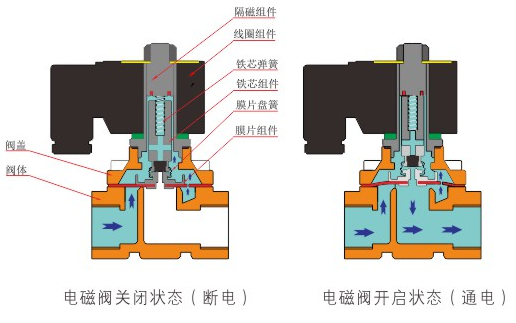

二、 分步直动式电磁阀


原理:开普勒分步直动式电磁阀分为常闭型和常开型两种。分步直动式是将直动式与先导式相结合的一种原理形式,常闭型将一次开阀与二次开阀集为一体,主阀和导阀分步有电磁力和压力差作用来开启主阀口。电磁阀主阀口在导阀口下,动铁芯与主阀芯通过盘簧连在一起。当线圈通电时产生电磁力,动铁芯和静铁芯吸合,导阀口打开,主阀上腔压力通过导阀口卸荷,在压力差和电磁力的作用下,主阀口开启,介质(流体)通过。线圈断电时,电磁力消失,在动铁芯自重和弹簧力的作用下,导阀孔关闭,介质从平衡孔进入主阀上腔,上腔压力升高,由于弹簧复位和压力作用下,电磁阀主阀口关闭。介质(流体)截断。而常开的工作原理正好相反。

特点:结构合理、动作可靠、启闭迅速,零压差时工作也可靠。

三、 先导式电磁阀

原理:开普勒先导式电磁阀分为常闭型和常开型两种。先导式电磁阀由先导阀和主阀芯联系形成通道组合而成。在未通电时,常闭型先导式电磁阀呈关闭状态。当电磁阀线圈通电时产生磁力,动铁芯和静铁芯吸合,导阀口打开,介质流向出口,此时主阀芯上腔压力迅速下降,低于进口侧的压力,形成压力差,通过压差克服弹簧阻力,关闭件向上运动,主阀口开启,介质(流体)通过。当电磁阀线圈断电时,电磁力消失,动铁芯在弹簧力的作用下关闭导阀口,介质从平衡孔流入,此时上阀腔的压力增大,且在关闭件上方的弹簧作用力下,关闭件向下运动,关闭主阀口,介质截断。而常开型正好相反。

特点:可任意安装,可使用的压差范围大,结构合理,动作可靠。
